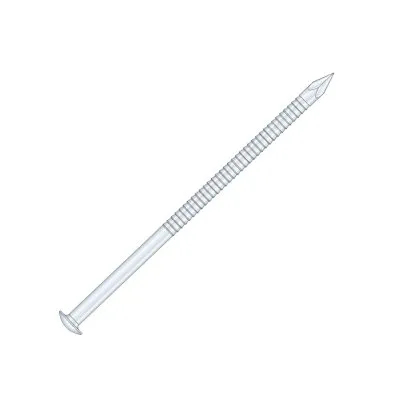

Pointe annelée tête bombée MKSA44.0X100 - Inox A4 - Réf. 74229

La pointe annelée inox MKSA4 tête légèrement bombée est principalement utilisée pour des bardages en environnement corrosif.

EN STOCK
Expédition immédiate disponible pour 4 unité(s).
55€82
  HT  / Boîte de 100 pièces
(66.98 € TTC)
    • 4mm
    • 100mm
    • A4
    • Boite de 100 pièces
  • Autres choix

  • Référence
    74229
  • Matériau
    Acier inoxydable A4 (316) suivant NF EN 10088.
  • Fabrication
    Française
  • Marque
    SIMPSON Strong-Tie
  • Longueur du filet
    50mm
  • Code EAN
    -
  • Diamètre de la tête
    8.5mm

Caractéristiques

Matière

  • Acier inoxydable A4 (316) suivant NF EN 10088.

Avantages

  • Etanchéité parfaite assurée grâce à la tête légèrement bombée,
  • Forme annelée : haute résistance à l’arrachement.

Applications

Support

  • Bois massif, Red Cedar, …

Domaines d’utilisation

  • Fixation de tous types de lames de bardage bois en extérieur.

Données techniques

Dimensions


Assemblage des bras de contreventement
  • 1 : après avoir façonné le tenon-mortaise oblique, positionnez le bras dans les mortaises.
  • 2 : Percer de part en part, en vous assurant que l’orifice n’est ni trop près du bord de la poutre, ni trop près des bords du tenon ; ceci afin d’assurer le maximum de résistance des éléments.
  • 3 : insérer la cheville.
Variante

Si l’assemblage tenon-mortaise vous semble difficile à réaliser, vous pouvez adopter cette technique, qui consiste à réaliser les bras de contreventement avec des planches fixées sur les faces externes du poteau et des poutres. Attention cependant de bien multiplier les fixations (vis D6 ou tirefonds) car les efforts résultants (cisaillement) sont énormes. Alors que le tenon-mortaise travaille essentiellement en compression.


RéférencesCode articleDimensions fixations [mm]
d l da Ah [mm²] ht lg lp
MKSA4 4.0X100 74229 4 100 8.5 56.7 2 50 5
RéférencesPropriétés caractéristiques
Moment d’écoulement plastique caractéristique [My.k] [Nmm] Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [fax.k.90°] [N/mm²] Paramètre de résistance caractéristique à la traversée de tête - fhead,k [fhead.k] [N/mm²] Résistance caractéristique en traction - ftens,k [ftens.k] [kN]
MKSA4 4.0X100 7825 6.2 - 8.3
