Sabot à bretelle sur mesure, profondeur 48mm - Réf. AG703

Le sabot à bretelles AG703 et AG713 offrent la possibilité d‘être réglé en hauteur en rabattant les bretelles sur le porteur suivant le type de configuration souhaité.

SUR MESURE
Ce produit sur commande ne peut être ni repris ni échangé
Expédition estimée dans 10 jours.
4€43
  HT  / Sabot
(5.31 € TTC)

  • Référence
    AG703
  • Fabrication
    Française
  • Matériau
    Acier galvanizé S250GD + Z275 selon NF EN 10346
  • Marque
    SIMPSON Strong-Tie
  • Profondeur (C)
    48mm
  • Hauteur (B)
    (344-Largeur (A))/2
  • Hauteur (E)
    (680-Largeur (A))/2
  • Profondeur (F)
    49.2mm
  • Profondeur (D)
    25mm
  • Perçages sur porteur Ø4.5
    18
  • Perçages sur porté Ø4.5
    10

Avantages des sabots à bretelles sur mesure

  • Adaptabilité et personnalisation : Les sabots à bretelles sur mesure sont conçus pour s’adapter parfaitement aux dimensions et aux exigences particulières de chaque projet de construction. Cette adaptabilité permet d’optimiser la connexion entre les éléments porteurs et portés, réduisant ainsi les risques d’ajustements imprécis qui peuvent compromettre la stabilité de la structure.
  • Robustesse et durabilité : En étant spécifiquement fabriqués pour répondre aux contraintes particulières de votre projet, ces sabots offrent une robustesse accrue. Fabriqués à partir de matériaux de haute qualité, ils sont capables de supporter des charges importantes et de résister aux conditions environnementales les plus sévères, garantissant une longévité exceptionnelle.
  • Efficacité de l’installation : Ces connecteurs sur mesure sont conçus pour faciliter l’installation, minimisant les temps d’ajustement sur site. Grâce à une conception précise et à des spécifications détaillées, ils permettent une installation rapide et sans erreur, ce qui est crucial pour les projets de grande envergure où le temps et l’efficacité sont des facteurs déterminants.

Applications :

Support

  • Porteur : Bois massif, bois composite, bois lamellé-collé
  • Porté : Poutres en I, bois massif, bois composite

Domaine d’utilisation :

  • Charpentes complexes : Pour les projets de charpente aux géométries complexes, les sabots sur mesure offrent une solution parfaite pour assurer des connexions solides et précises. Que ce soit pour des fermes de toit, des structures en treillis, ou des charpentes en bois lamellé-collé, ils garantissent une stabilité optimale.
  • Solives et planchers : Dans la construction de planchers, ces sabots permettent de fixer solidement les solives aux poutres porteuses. Cette fixation est essentielle pour garantir l’intégrité structurelle et éviter les mouvements indésirables qui pourraient compromettre la sécurité et le confort des occupants.
  • Structures extérieures : Pour les terrasses, les balcons et autres structures extérieures, les sabots à bretelles sur mesure assurent une fixation robuste et durable des éléments en bois, résistant aux intempéries et aux variations climatiques.


Sabot à bretelles

Les sabot à bretelles AG703 et AG713 offrent la possibilité d‘être réglé en hauteur en rabattant les bretelles sur le porteur suivant le type de configuration souhaité.

Domaines d’utilisation

  • Fixation de chevrons,
  • Solives,
  • Chevêtres, ...

Données techniques

Dimensions


Reprise de quadrilatère

Les quadrilatères 1 & 2 sont identiques et reposent chacun sur quatre supports. Le quadrilatère 3 est plus petit. Si la poutre A est correctement dimensionnée, on peut faire l’économie du poteau en blanc.
La flèche du plancher

est la distance du revêtement ployant sous la charge, par rapport à l’horizontale (position du plancher sans charge).

RéférencesDimensions [mm]Perçages sur porteurPerçages sur porté
A B C D E F t Ø4.5 Ø4.5

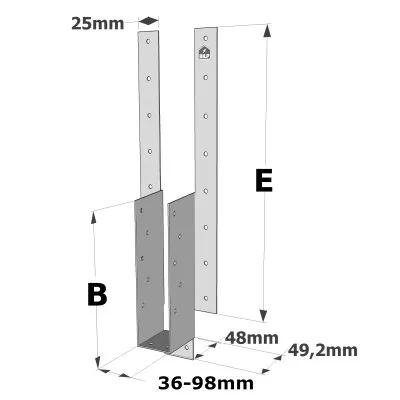

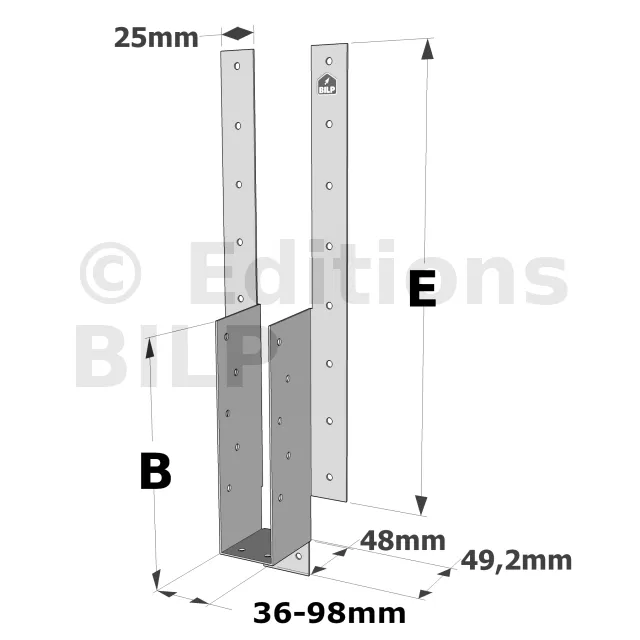

AG703 36-98 (344-A)/2 48 25 (680-A)/2 49.2 1.2 18 10
AG713 38-100 (300-A)/2 60 30 (970-A)/2 61.5 1.5 84 18

Valeurs caractéristiques - Bois sur Bois - Ailes à plat


Vue générale du projet
La flèche du plancher

est la distance du revêtement ployant sous la charge, par rapport à l’horizontale (position du plancher sans charge).

RéférencesValeurs caractéristiques - Bois sur Bois - Ailes à plat
Fixations Valeurs caractéristiques - Bois C18 [kN] Valeurs caractéristiques - Bois C24 [kN] Valeurs caractéristiques - Bois SCL [kN]
Porteur Porté R1.k R2.k R1.k R2.k R1.k R2.k
Qté Qté CNA Ø4,0x50 CNA Ø4,0x50 CNA Ø4,0x50 CNA Ø4,0x50 CNA Ø4,0x50 CNA Ø4,0x50
AG713 20 4 21.4 5.7 24.3 5.7 28.2 6.7

Valeurs caractéristiques - Bois sur Bois - Fixation par le dessus


Vue générale du projet
La flèche du plancher

est la distance du revêtement ployant sous la charge, par rapport à l’horizontale (position du plancher sans charge).

RéférencesValeurs caractéristiques - Bois sur Bois - Fixation par le dessus
Fixations Valeurs caractéristiques - Bois C18 [kN] Valeurs caractéristiques - Bois C24 [kN] Valeurs caractéristiques - Bois SCL [kN]
Porteur Porté R1.k R2.k R1.k R2.k R1.k R2.k
Platine haute Face CNA Ø4,0x50 CNA Ø4,0x50 CNA Ø4,0x50 CNA Ø4,0x50 CNA Ø4,0x50 CNA Ø4,0x50
Qté Qté Qté
AG713 4 2 4 11.4 5.4 12.1 5.7 14.2 6.7

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
